S-24, SN-24, S-24C (TG‑8024 - TG‑8524)
- Acier
- Épaisseur : 2”
- Couleurs : Blanc ou Blanc glacier
- 2 parois + polystyrène + endos de vinyl OU Non‑Isolée
- Design du panneau : Rainures profondes
- Isolation : R-5.4 ou R-6.6
IMPORTANT - Les modèles S-24 et SN-24 ne sont pas disponibles au Canada pour le moment.
Important - Nom de produit
- Le nom des modèles de portes de garage TG‑8024 et TG‑8524 a été remplacé par S‑24C.
- Le modèle de porte de garage S‑24 et SN‑24 appartient à la série de produits Mid-America.
Caractéristiques et avantages
A
Parois d’acier avec rainures profondes
- Pour assurer une grande rigidité et une résistance supplémentaire à la flexion, les panneaux sont faits de rainures horizontales profondes de ½”, d’une largeur de 2” et disposées en alternance avec de plus fines rainures.
B
Isolant de polystyrène en option
- Pour des économies énergétiques, un isolant de polystyrène protégé par une feuille de vinyle est disponible en option.
C
Conception du panneau
- Les rebords sont ourlés sur toute la longueur de la section pour plus de robustesse et une sécurité accrues.
D
Renforts du centre et du bout
- En plus d’avoir un rebord entièrement ourlé pour ajouter force et sécurité, tous les renforts sont préperforés avec des trous extrudés pour la fixation solide des pentures et des autres pièces de ferronnerie.
Notre service technique
Nous pouvons préparer un prix budgétaire pour vos projets ou ceux de vos clients.

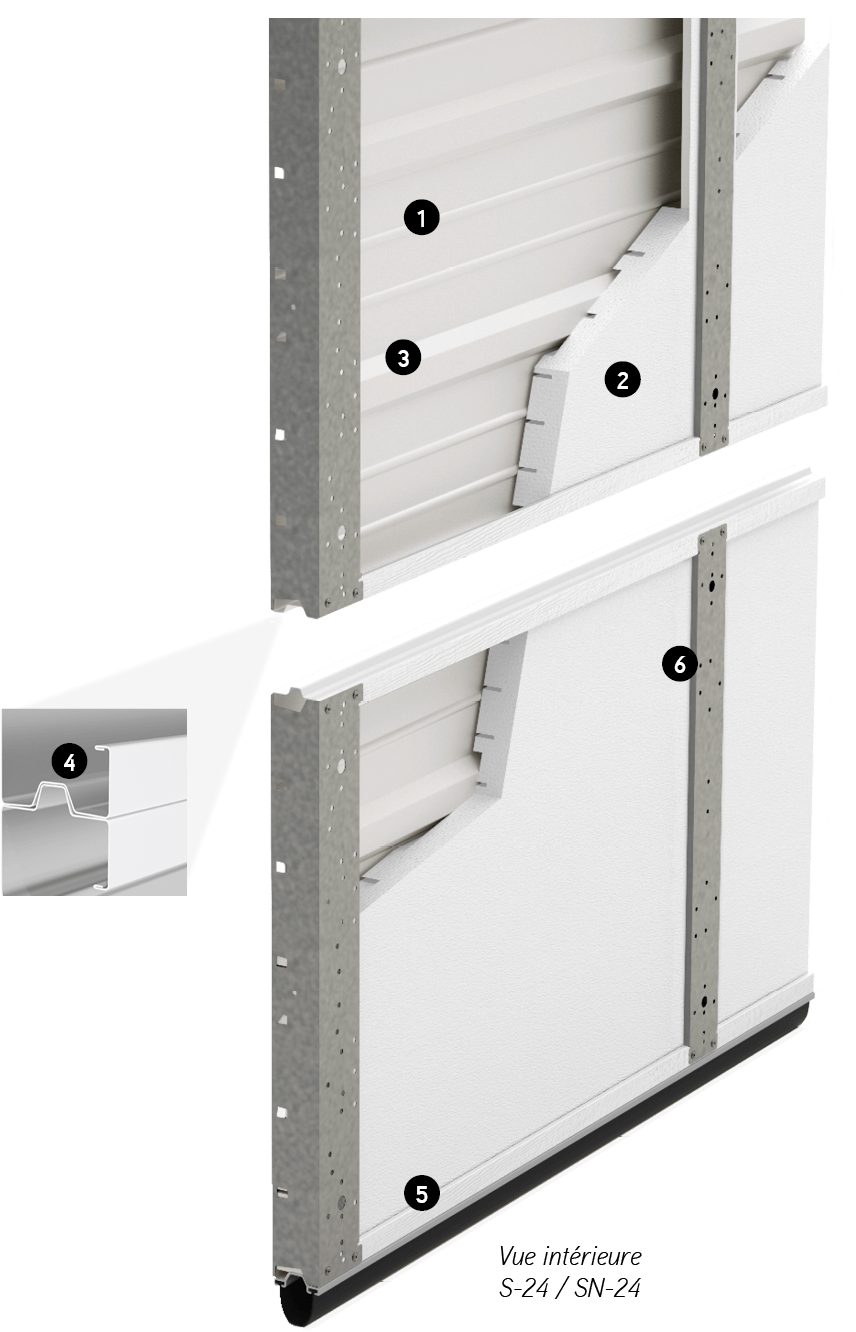

Construction du panneau
1
Parois en acier galvanisé à chaud
- Peinture à base de polyester fixée par cuisson. Peut être repeinte.
- Résistant à la corrosion.
| S-24 | SN-24 | S-24C | |
| Paroi extérieure en acier |
Jauge 24 |
Jauge 25 |
Jauge 24 |
| Fini extérieur |
Lisse |
Lisse |
Grain de bois |
2
Porte de 2” d’épaisseur (50 mm)
- En option, isolant de polystyrène sans CFC protégé par une feuille de vinyle, assurant un facteur de résistance thermique de R‑5,4 (RSI 1,0 ou k=1,000 W/m2K) pour la S‑24 et la SN‑24 et de R‑6,6 (RSI 1,2 ou k=0,860 W/m2K) pour la S‑24C.
3
Panneaux faits de rainures profondes de ½” (13 mm) et d’une largeur de 2” (50 mm), ce qui fournit plus de robustesse à la porte.
4
Joints entre les sections de type « mâle-femelle » qui s’emboitent parfaitement.
5
Coupe-froid de bas de porte
S-24 et SN-24 : continu de type astragale, composé d’un profilé de vinyle flexible en forme de « U ». Il est maintenu en place par un dispositif de retenue en aluminium pour la S‑24 et en vinyl pour la SN‑24.
S-24C: continu en PVC, composé d’un profilé en forme de « U » et d’un flexible semi‑tubulaire.
6
Renforts verticaux centraux
S-24 et SN-24: en acier galvanisé de jauge 18 pour fournir une base solide à la fixation des pentures et les trous préperforés aident à fixer les pentures et le système de renfort. Un rebord est ourlé pour augmenter la robustesse du panneau.
S-24C: en acier galvanisé de jauge 20 fixés par un procédé de clinchage (Tog‑L‑Lock®), sans soudure ou pose de rivets, aux endroits requis pour le vissage des pentures.
Poids des portes :
| S-24 | SN-24 | S-24C | |
| Isolée |
1,59 lb/pi2 (7,8 kg/m2) |
1,50 lb/pi2 (7,3 kg/m2) |
1,42 lb/pi2 (6,9 kg/m2) |
| Non isolée |
1,44 lb/pi2 (7,0 kg/m2) |
1,34 lb/pi2 (6,5 kg/m2) |
1,28 lb/pi2 (6,2 kg/m2) |
Design du panneau
Rainures profondes
1⁄2” de profondeur, 2” de largeur
Dimensions
| S-24 | SN-24 | S-24C | |
| Largeurs
Au pouce (25 mm) |
De 5' à 30'2" (1,2 m à 9,2 m) |
De 5' à 20'2" (1,2 m à 6,1 m) |
De 5' à 24'2" (1,5 m à 7,3 m) |
| Hauteurs
Au 3 pouces (76 mm) |
De 6' à 22' (1,8 m à 6,7 m) |
De 6' à 14' (1,8 m à 4,3 m) |
De 8' à 18' (2,4 m à 5,5 m) |
Dimensions
Garantie (Limitée)
1 an contre tout défaut de fabrication.
Couleurs
S-24 et SN-24
Blanc
S-24C
Blanc glacier
Notez que la précision des couleurs sur le site web peut varier selon la calibration de votre écran. Pour un aperçu de l'apparence exacte des couleurs, communiquez avec un détaillant Garaga pour recevoir un échantillon.
Fenestration
S-24 et SN-24 Fenêtres Standard
Format
24" x 6" (610 mm x 152 mm) ou
25" x 13" (635 mm x 330 mm)
Verre
- Verre double (thermo) de ½" : Clair
- Verre simple de 1⁄8": Clair
Couleur du cadre
Noir
S-24C Fenêtres Standard
Format
21" x 13" (533 mm x 330 mm)
Verre
- Verre simple de 1⁄8": Clair ou Satiné
Couleur du cadre
Blanc
S-24 | SN-24 | S-24C
Ferronnerie
Pour tous les détails, communiquez avec votre distributeur Garaga.
Document à télécharger
Brochure
